系统概述

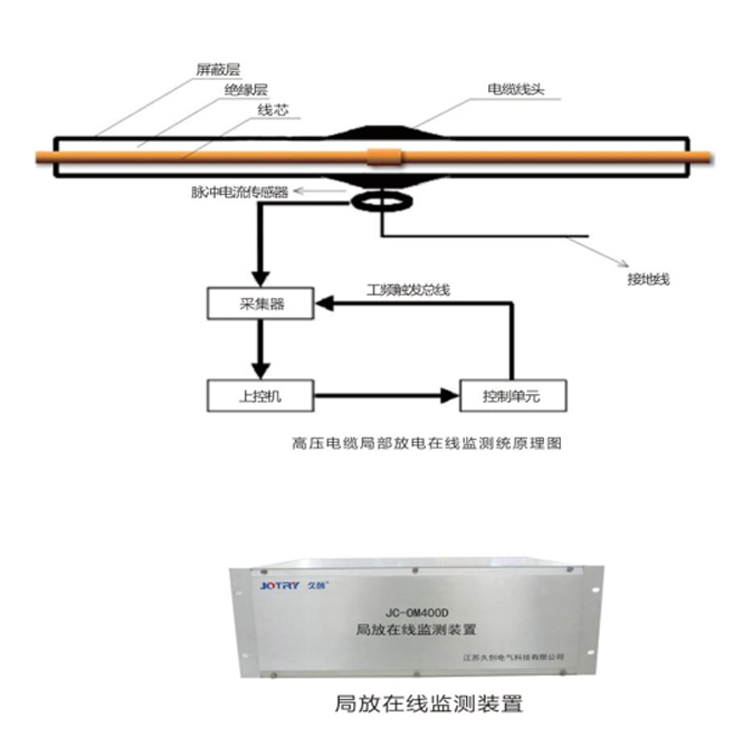

ZD700型电缆局部放电在线监测系统采用?？榛杓品桨?通过安装在电缆接头接地线上的高频电流传感器,来拥合电缆本体及接头处的局部放电脉冲电流信号:合到的脉冲电流信号通过同轴电缆传送至前端监测采集器,对模拟信号经过放大滤波、模数转换后变成数字信号再通过光纤传送至测试主机。测试主机对所有传感器的信号分别进行分类识别分听、计算，并将这些通过计算获得的放电信息数据写入到数据库中,同时在监测系统的软件面板上显示监测结果。

产品性能指标
1、适用范围:10kV及以上电压等级电力电缆及中间接头

2、供电:交流220V(输入范围:100-240VAC)

3、功耗;25W/台
4、通讯模式光纤总线或3G无线
5、采样频率:100M
6、监测通道:1-3通道
7、传感器工作频带:1M-30M
8、灵敏度:5PC(实验室条件下),20PC(现场条件下)

9、定位精度:电绽长度1%或+/-3米
10、环境温度:-20°C~70°C
11、海拔离度:<4500m
12、耐雨耐温:<95%
13、防护等级:|P68
